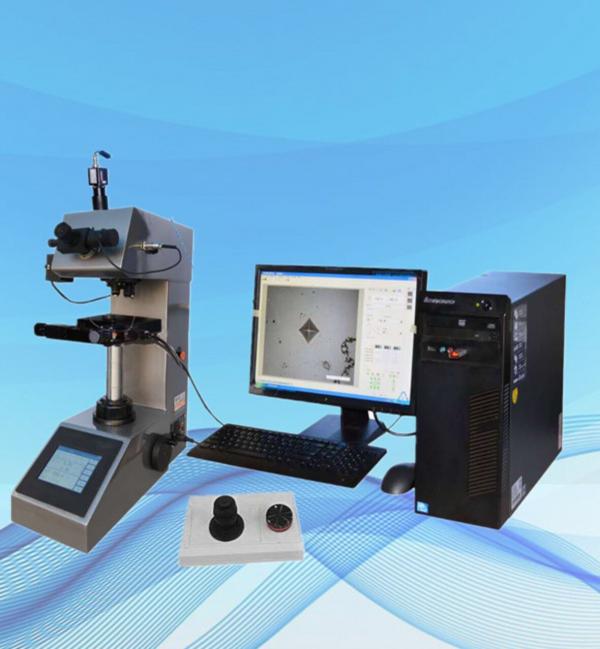

HYHVS-5ZT3.1全自動維氏硬度計，主機是大液晶觸摸屏、自動轉塔數顯維氏硬度計，配備自動維氏硬度圖像測量系統，通過計算機實現對維氏硬度計和自動載物臺及升降絲杠的控制，并將硬度壓痕數字化成像在計算機屏幕上，集成了電子控制、光學成像、機械位移、數字成像、圖像分析、計算機處理等多種最新專業技術的硬度測試儀器，可用于維氏或努氏硬度測試，在機械上采用精密的設計，在電氣上由CPU控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感等新技術。
本硬度計適用于測量薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料測定，是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器
二、技術參數：
|
型號 |
HYHVS-5ZT3.1 |
|
|
試驗力 |
kgf |
0.1 kgf,,0.2kgf,0.3kgf,0.5kgf,1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf |
|
N |
0.98N, 1.96N, 2.94N, 4.90N,9.80N, 19.6N, 24.5N, 29.4N, 49N, |
|
|
硬度測試范圍 |
4.9HV~3065HV |
|
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
|
|
物鏡和壓頭切換 |
自動切換 |
|
|
聚焦方式 |
自動聚焦 |
|
|
數據輸出 |
內置打印機，RS232接口 |
|
|
物鏡 |
10× ， 40× |
|
|
目鏡 |
10×數顯測微目鏡 |
|
|
總放大倍數 |
100× ， 400× |
|
|
分辨率 |
0.25μm ，0.0625μm |
|
|
保荷時間 |
0~60s |
|
|
光源 |
鹵素燈光源 |
|
|
試樣最大高度 |
230mm |
|
|
壓頭中心至機壁距離 |
130mm |
|
|
電源 |
AC220V，50Hz |
|
|
執行標準 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
|
|
外形尺寸 |
530×280×660mm，外箱尺寸620×450×740mm |
|
|
重量 |
凈重約80kg，毛重100kg |
|
三、標準配置：
|
名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
10×數顯測微目鏡 |
1只 |
|
金剛石維氏壓頭 |
1只 |
10×，40×物鏡 |
各1只 |
|
大、小V型塊 |
各1塊 |
電源線 |
1根 |
|
水平調節螺釘 |
4只 |
水平儀 |
1個 |
|
保險絲1A |
2個 |
鹵素燈12V、15~20W |
1個 |
|
內六角扳手2.5mm，3mm |
各1把 |
螺絲刀 |
1把 |
|
標準硬度塊700~800 HV1 |
1塊 |
坐標試臺 |
1塊 |
|
標準硬度塊400~500 HV5 |
1塊 |
平口鉗 |
1臺 |
|
薄板附件，細軸試臺 |
各1塊 |
產品合格證 |
1份 |
|
防塵罩 |
1只 |
打印機說明書 |
1份 |
|
|
|
產品說明書 |
1份 |
四、系統簡要描述
維氏硬度測量軟件配合顯微維氏硬度計和自動掃描臺，可以實現實時觀察測量硬度值。可以手動測量和自動測量，測量過程快速準確。
五、電動掃描臺參數:
電動工作臺采用進口直線電機，高精度，高可靠性，可手動，可微機控制，也可操作桿操作， 三位一體，移動行程大。
系統組成：步進電機驅動機械載物臺、控制器、操作手柄
●控制器電源輸入：交流 220V，50~60Hz，功率 30VA
●控制器通訊接口RS232 ●控制器重量：約2.8Kg
●電動載物臺尺寸：約 120*130（mm） 電●動載物臺 X/Y 移動范圍：≥ 50*50（mm）
●最小步長（分辨率）：X、Y 。2.5um
●重復精度：X、Y 方向≤2um
●限位開關X,Y,四個。
●手動控制支持
●移動速度五檔可調
操作方式：計算機程序控制或手動控制手柄電機驅動、自動硬度圖像測量系統(半自動/全自動硬度計) 是先進的專業硬度圖像測量系列產品
本系統直接控制硬度計主機及硬度計自動物臺，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動加載、自動位移、自動讀數等智能化功能。滿足高端用戶需求。
一）主要功能（不同版本軟件，功能有所差別）
系統聯動：
